Виробники перемикачів нахилу в Китаї, постачальники датчиків вібрації, завод односторонніх перемикачів нахилу - Shenzhen Chengshengxing Technology Co., Ltd.

18+

Роки виробництва сенсорних перемикачів

2,000m²

Рослина з контролем температури та вологості

3Mшт/день

Монтажні потужності на 4 автоматизованих лініях

500K+

Цикли перемикання на основних моделях

Фабрика інтегрованих датчиків, що стоїть за брендом CSX

Shenzhen Chengshengxing Technology Co., Ltd. є технологічним виробником, який спеціалізується на дослідженні, розробці та масовому виробництві мініатюрних датчиків вібрації, перемикачів із датчиком нахилу, кулькових і фотоелектричних перемикачів. Наші компоненти забезпечують виявлення вібрації, нахилу, кута та орієнтації для продуктів, які повинні відчувати рух, перекидання, положення чи напрямок — надійно та з мінімальними витратами. З моменту заснування у 2008 році ми побудували повний власний ланцюжок створення вартості: точні інструменти, автоматизовані складальні лінії, спеціальні тестові платформи та повний контроль якості. Ця вертикальна інтеграція дозволяє нам підтримувати конкурентоспроможність сенсорних перемикачів SMT за ціною без шкоди для контактних матеріалів, ущільнення або послідовності виробництва.

1. Чисто механічна конструкція з нульовою потужністю
2. Багатоканальна паралельна надійність
3. Відповідає RoHS і запечатаний під вакуумом
4.OEM/ODM і повне налаштування
5. Безкоштовні зразки для оцінки
6. Швидка глобальна доставка

Дізнайтесь більше

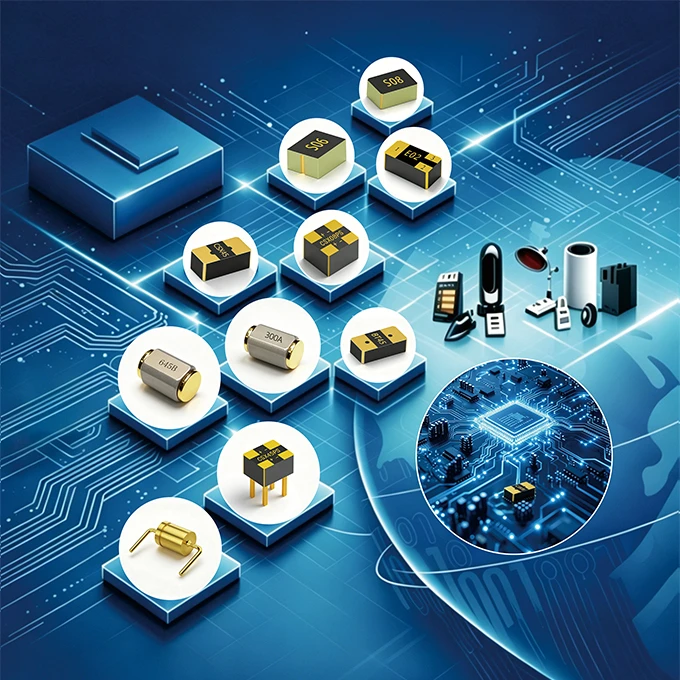

Перемикачі датчиків для будь-яких вимог датчиків

Чотири розроблені сімейства продуктів, що охоплюють вібрацію, нахил, орієнтацію та виявлення руху — від надкомпактних деталей SMD до герметичних перемикачів промислового рівня.

Серія датчиків вібрації

Механічні датчики вібрації та перемикачі, які виявляють мікровібрацію, переміщення та рух із нульовою потужністю спокою.

1. Датчик вібрації надвисокої чутливості (серія CSX-SEN)

2. Вібраційний перемикач високої чутливості (S180 / S300)

3. Перемикач вібрації середньої та високої чутливості (S01 / S02 / S06 / S08)

Переглянути список продуктів

Всенаправлені перемикачі нахилу

Багатоканальні паралельні перемикачі нахилу для захисту від перекидання та визначення кута на горизонтальних або вертикальних друкованих платах.

1. Всенаправлений перемикач нахилу серії CSX (15 градусів –90 градусів)

2. Вертикальна пластина VT45 / XT45 (NO / NC)

3. Промислові вертикальні та горизонтальні типи (IP65–IP68)

Переглянути список продуктів

Однонаправлені / багатонаправлені перемикачі

Односторонні, двосторонні, чотиристоронні та шестиосьові механічні перемикачі, які замінюють гіроскопи в продуктах із визначенням орієнтації.

1. Односторонній перемикач нахилу (S07, S07D, CSX2010)

2. Двосторонній перемикач нахилу (S07B, 90180, CSX90A)

3. Чотиристоронній S04 і шестисторонній S86 (альтернатива гіроскопу)

Переглянути список продуктів

Інші сенсорні перемикачі

Високонадійні перемикачі для додатків, які потребують безконтактного датчика чи комбінованого визначення руху та пози.

1. Фотоелектричний перемикач нахилу (CSX15PS–CSX60PS)

2. Перемикач виявлення руху та пози (X65 / BT45)

3. Інші перемикачі нахилу

Переглянути список продуктів

Рекомендовані продукти: розроблені специфікації для проектування

Датчик вібрації (надвисока чутливість)
Всенаправлений перемикач нахилу серії CSX
Перемикач мікровібрації (споживчий клас)
Фотоелектричний перемикач нахилу
Багатонаправлений перемикач нахилу
Вертикальний всенаправлений перемикач нахилу (промисловий клас)

Датчик вібрації надвисокої чутливості

CSX-SEN-180A / 200A / 300A · SMT · Подвійні позолочені кульки

Ця серія датчиків вібрації має суто механічну конструкцію та не споживає електроенергію під час роботи. Він виявляє зміни навколишнього середовища за допомогою коливань напруги, створюваних двома внутрішніми позолоченими кульками, забезпечуючи всенаправлене виявлення вібрації, визначення зміщення або пробудження, активоване рухом. Коли виникає вібрація або зміщення, датчик генерує безперервні переходи високої на низької напруги. (Чутливість можна налаштувати за допомогою програмного забезпечення MCU.)

Параметр	Значення
Власне споживання електроенергії	≈ 0
Робоча напруга	0,5 – 24 В постійного струму
Робочий струм	2 мкА – 10 мА
Контактний опір	< 30 Ω
Опір ізоляції	> 10 MΩ
Робоча температура	від −40 градусів до +85 градусів
Розміри упаковок	2,0×2,0×3,0 мм · 2,5×2,5×4,8 мм · 3,0×3,0×5,2 мм
Монтаж	SMT

Всенаправлений перемикач нахилу серії CSX

CSX15-CSX90 · Багатоканальна паралельна + багатогранна підкладка IC

При горизонтальному розміщенні перемикача символьною стороною вгору він надійно залишається у вимкненому стані; коли пристрій нахиляється в будь-якому напрямку до точного кута спрацьовування, схема негайно перемикається у ввімкнений стан. У цій серії продуктів використовується інноваційний процес багатошарового ламінованого пакування та використовується перша в галузі багатоканальна паралельна структура, повністю вирішуючи давні проблеми надійності, пов’язані з традиційними кульковими вимикачами.

Параметр	Значення
Параметри кута спуску	15 градусів / 30 градусів / 45 градусів / 60 градусів / 80 градусів / 90 градусів
Розмір упаковки	4,9 × 2,5 × 1,85 мм
Структура	Багатоканальний паралельний + кілька кульок
Робоча напруга / струм	0,5–24 В постійного струму · 2 мкА – 10 мА
Монтаж	Підтримує горизонтальне кріплення (лицьовою стороною всередину або лицьовою стороною назовні) і вертикальне кріплення (пліч-о-пліч)
Додатки	Сигналізація відключення живлення при перекиданні, запобігання втручанню та вандалізму

Мініатюрний вібраційний вимикач споживчого класу

S180/S300/S01/S02/S06/S08 IC Підкладка /PCB

Ця серія вібраційних перемикачів має ламінований багатошаровий корпус друкованої плати та повністю механічну конструкцію, що забезпечує компактний розмір і нульове енергоспоживання. Внутрішня позолочена сфера може точно виявляти дрібні вібрації та швидкі зміщення, безперервно виводячи високий/низький логічний рівень при спрацьовуванні; його чутливість можна регулювати за допомогою програмного забезпечення. Цей продукт підходить для пристроїв із низьким енергоспоживанням, що живляться від батареї, уможливлюючи активацію від руху та точне виявлення руху/бездіяльності, а також є економічно ефективною альтернативою датчикам сили тяжіння (G-сенсорам).

Параметр	Значення
Структура	Одинарний бісер/подвійний бісер
Методи встановлення	SMT
PackageDimensions	222,8 мм/334,5 мм/21,50,95 мм/3,24,81,6 мм/3,24,81,6 мм/21,51,25 мм

Фотоелектричний перемикач нахилу

CSX15PS – CSX60PS · ІЧ-випромінюючий світлодіод + інфрачервоний приймальний світлодіод + один світлодіод · 100% робочий цикл

Оптичний перемикач нахилу з інтегрованим інфрачервоним випромінювачем і приймачем. Куля, що котиться, перекриває шлях світла в нормальному стані; нахил на заданий кут переміщує кульку та відкриває оптичний канал для безконтактного перемикання без зносу зі 100% надійністю провідності. Примітка: ця серія має більше споживання в режимі спокою та призначена для приладів із зовнішнім живленням, а не для батарейок.

Параметр	Значення
Параметри кута спуску	15 градусів / 30 градусів / 45 градусів / 60 градусів
Робоча напруга	3,3 / 5 В постійного струму
Робочий струм	10 mA
Термін служби	50 000 годин
Розмір упаковки	4,2 × 3,2 × 3,0 мм
Методи встановлення	Горизонтальна дошка/вертикальна дошка SMT/DIP

Багатонаправлений перемикач нахилу

S07B/90180/CSX90A/1980Дві бісеринки в ряду, дві бісеринки паралельно, три бісеринки паралельно + три бісеринки в ряду + одна бісеринка

У початковому стані контакти 1 і 2 з'єднані; при нахилі на кут перемикання контакти 1 і 3 з'єднані.
Альтернативно, у початковому стані перемикач нормально розімкнутий; при нахилі в одну сторону на кут перемикання контакти 1 і 2 з'єднані; при нахилі в іншу сторону на кут перемикання контакти 1 і 3 з'єднані.

Параметр	Значення
Розмір упаковки	4,92,51,6 мм/4,92,52,3 мм/4,955,153,1 мм
Рейтинг печатки	IP68
матеріал	PCB
Монтаж	Вертикальна тарілка, Горизонтальна тарілка
Споживана потужність	≈0

Перемикач вертикального нахилу промислового рівня

615A – 865A · Прецизійна фурнітура · Одиночна кулька

Створена відповідно до промислових стандартів із надточною обробкою металу та автоматизованим пакуванням, ця сімейство забезпечує точне визначення кута та надійну адаптацію до навколишнього середовища для вимогливих застосувань. Розташований вертикально, пристрій тримається відкритим; нахил за межі каліброваного кута швидко замикає ланцюг, щоб розбудити MCU. Ідеально підходить для сигналізації проти несанкціонованого втручання на розумних лічильниках газу, води та електроенергії та сейфах, а також для захисту від перекидання обігрівачів і медичних приладів.

Параметр	Значення
Моделі	615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A
Параметри кута спуску	15 градусів / 30 градусів / 45 градусів / 60 градусів / 65 градусів
Рейтинг герметичності	IP68
Розміри упаковок	3,0 × 3,0 × 5,2 мм · 5,5 × 5,5 × 7,2 мм

Механіка датчика нульової потужності

Розуміння простого, надійного принципу роботи комутаторів CSX допомагає інженерам вибрати правильний компонент — і довіряти йому протягом багатьох років експлуатації.

Крок 1 — Стан спокою

У своєму нормальному положенні точна позолочена кулька знаходиться в каліброваній порожнині, зберігаючи внутрішні контакти розімкнутими (нормально відкритий тип) або закритими (нормально закритий тип). Через чутливий елемент струм не проходить.

Детальніше

Крок 2 — Тригер

Коли пристрій нахиляється, вібрує або зміщується за відкалібрований поріг, кулька котиться в нове положення та або закриває, або відкриває шлях контакту. Зміна механічна і миттєва.

Детальніше

Крок 3 — Сигнал

Результуючий перехід високого/низького рівня зчитується безпосередньо головним мікроконтролером або ASIC. Оскільки сам комутатор не споживає електроенергію, система перебуває в режимі глибокого сну, доки не відбудеться подія.

Детальніше

Вібрація та переміщення

У датчиках вібрації безперервні переходи високого/низького рівня, створені рухом м’яча, кодують події руху. Чутливість можна регулювати у мікропрограмі, дозволяючи розробникам налаштовувати виявлення без змін апаратного забезпечення.

Детальніше

Нахил і орієнтація

Спеціалізовані односторонні, двосторонні, чотиристоронні та шестисторонні конструкції використовують положення м’яча та кілька каналів для передачі інформації про напрямок або обличчя — механічна відповідь на електронне визначення орієнтації.

Детальніше

Чому перемагає механіка

Немає калібрування мікропрограми, немає аналогового кондиціювання, немає струму очікування. Для простих завдань з пробудження, перекидання та нахилу механічний перемикач інтегрується швидше та набагато дешевше, ніж G-сенсор.

Детальніше

Де розроблені сенсорні перемикачі CSX

Наші компоненти забезпечують вібраційне пробудження, визначення нахилу, визначення орієнтації та захист від перекидання в широкому діапазоні галузей.

Автомобільна електроніка

Надійне виявлення в суворих умовах із високим рівнем вібрації для систем безпеки та зручності.

Автомобільний GPS-трекер, автомобільний розумний ароматерапевтичний дифузор
Потокове дзеркало заднього виду, TPMS (система контролю тиску в шинах)
відеореєстратор

Переглянути деталі

Носінні пристрої та побутова електроніка

Пробудження та виявлення пози з наднизьким енергоспоживанням, що подовжує термін служби акумулятора.

Розумні шоломи, розумні годинники та розумні браслети
Розумний масажний пістолет, розумна шкала жиру в тілі
Масажери, апарати для чищення обличчя, пульсоксиметри
Коректор постави

Переглянути деталі

Розумний дім і безпека

Інтелектуальне виявлення для систем зручності, безпеки та захисту від вторгнення.

Розумні дверні замки, розумні камери, розумні сміттєві баки
Лічильники газу, електроенергії, води
Електричні зубні щітки, пульти
Сейфи

Переглянути деталі

Техніка для дому

Захист від перекидання живлення та виявлення кришки/стану для побутових виробів.

Глек з фільтром для води, чашка з підігрівом, чашка для соку
Бактерицидні лампи, ультразвукові прилади, сидіння для унітазів
Обігрівачі, маленькі вентилятори, Mosquito Killer
Зволожувач, ароматерапевтичний дифузор

Переглянути деталі

Промислові, комунальні та медичні

Герметичні довговічні перемикачі для вимірювання, безпеки та захисту від несанкціонованого доступу.

Сигналізація для лічильників газу, води, електроенергії та сейфів
Захист від перекидання медичних приладів
Зарядні станції, електромеханічне обладнання
Логістичні етикетки та відстеження активів

Переглянути деталі

Відпочинок, тактика та іграшки

Компактні перемикачі для точних інструментів, спортивних пристроїв і продуктів для розваг.

Телескопи, світлодіодні приціли, інфрачервоні тепловізори тощо.
Велосипедний комп'ютер, задній ліхтар
Розумні іграшки, іграшкові кубики, електронні кубики Рубіка, ігрові контролери тощо.
Будильники, зовнішнє освітлення тощо.

Переглянути деталі

Автоматизоване високопродуктивне виробництво

Десять повністю автоматичних тестових платформ із можливістю універсального нахилу, вібрації та обертання з щоденною тестовою потужністю 2 мільйони готових одиниць.

ЧИТАТИ БІЛЬШЕ
Шестиосьовий точний свердлильний верстат; щоденна продуктивність 1 мільйона високоточних мікросвердлених деталей.

ЧИТАТИ БІЛЬШЕ
Шість високошвидкісних, повністю автоматизованих інтегрованих верстатів для намотування та наклеювання стрічки з щоденною пакувальною потужністю 2 мільйони одиниць.

ЧИТАТИ БІЛЬШЕ
Оснащений тридцятьма точними автоматичними токарними верстатами, імпортованими з Тайваню, здатними обробляти один мільйон деталей обладнання щодня.

ЧИТАТИ БІЛЬШЕ
Чотири складальні лінії для вібраційних і поворотних перемикачів із щоденною виробничою потужністю 3 мільйони одиниць.

ЧИТАТИ БІЛЬШЕ
Шість високоточних високопотужних лазерних різальних верстатів виготовляють 1,8 мільйона готових деталей щодня.

ЧИТАТИ БІЛЬШЕ

Інженерні переваги, які важливі в цій галузі

Шість технічних принципів, які роблять сенсорні перемикачі CSX надійним і недорогим вибором конструкції.

Механічна конструкція з нульовою потужністю

Немає струму спокою в стабільному стані — пристрої залишаються «сплячими», доки їх не розбудить рух або нахил, що значно подовжує термін служби батареї в носимих пристроях і трекерах IoT.

Міліметрова мініатюризація

Точна упаковка розміром до 2,0 × 2,0 × 3,0 мм і менше підходить для найщільніших макетів друкованих плат у компактній побутовій та автомобільній електроніці.

Багатоканальна паралельна структура

Паралельні намистини та контакти забезпечують синхронізовану, надійну провідність — підхід до дизайну, який долає переривчастий контакт звичайних однокулькових перемикачів.

Процес золотого покриття

Кулькові підшипники, контакти та корпус виготовлені за допомогою товстого позолоти, що забезпечує надзвичайно тривалий термін служби.

Вакуумне ущільнення та високі рейтинги IP

Вакуумна упаковка захищає від флюсу припою, окислення, вологи та пилу — з рейтингом герметичності до IP65–IP68 на промислових моделях.

Тривалий механічний термін служби

Основні моделі розраховані на понад 500 000 циклів перемикання з стабільною продуктивністю для виробничих партій.

1 · ФУНКЦІЯ

Розпізнавання вібрації/нахилу, нормально відкрита або нормально закрита логіка, всеспрямований проти односпрямованого чи багатоспрямованого, кут спуску та дія спускового механізму.

2 · Методи встановлення

SMT, горизонтальна дошка (лицьовою стороною вгору або лицьовою стороною вниз), вертикальна дошка (бічною стороною), вертикальна дошка (вертикальна), горизонтальна дошка в зборі, вертикальна дошка в зборі, DIP та встановлення заглиблених або кутових дощок.

3 · Пломбування

Пилонепроникність, водонепроникність і газонепроникність визначають, чи потрібна вакуумна герметичність, IP55, IP65 або IP68 для робочого середовища.

4 · ЖИТТЯ

На довгострокову надійність перемикання впливають золоте та срібне покриття, стійкість до окислення та зношування, а також температурно-вологісний діапазон застосування.

5 · РОБОЧИЙ ЦИКЛ І ПРОВЕДЕННЯ

Багатоканальні паралельні, серії з кількома намистинами, одна велика або одна маленька кулька впливають на стабільність провідності та контактний опір.

6 · ЕЛЕКТРИЧНИЙ ДИАПАЗОН

Робоча напруга, споживаний струм і характеристики навантаження цільової схеми визначають сумісне сімейство комутаторів — від додатків на рівні мкА до 24 В постійного струму.

Розумніша альтернатива G-сенсорам і гіроскопам

Нижча вартість BOM

Наші перемикачі нахилу та вібрації є перевіреною недорогою та малопотужною альтернативою G-сенсорам і гіроскопам для базового визначення нахилу, орієнтації та руху.

⚙

Повна настройка

Конкретні розміри, силу спуску, кут спуску та водонепроникність можна налаштувати за допомогою власного інструменту та швидкого прототипування.

✓

Підтримка повного процесу

Від вибору компонентів і тестування до масового виробництва наші інженери надають вам повну підтримку, щоб прискорити ваш вихід на ринок.

Налаштування та замовлення

Простий міжінженерний процес, призначений для швидкого запуску датчика у виробництво.

1. Рекомендації щодо спілкування

Проаналізуйте умови застосування, визначте граничні умови, такі як кут нахилу, джерело живлення, фактори навколишнього середовища та простір для встановлення, визначте основні технічні параметри та передбачте потенційні структурні ризики.

2. Рекомендації щодо вибору

Виберіть відповідну модель перемикача нахилу на основі умов експлуатації, порівняйте ключові параметри, такі як кут спуску, термін служби та упаковку, запропонуйте основний вибір та альтернативний варіант, а також видайте довідкову таблицю вибору.

3. Зразок надання

Зразки готуються за запитом, супроводжуються специфікаціями та інструкціями з монтажу, з чітко визначеним графіком доставки; зразки призначені лише для лабораторної оцінки і не можуть використовуватися безпосередньо в масовому виробництві.

4. Тестування та валідація

Проводити випробування на надійність, включаючи спрацьовування під кутом нахилу, випробування при високих і низьких температурах і ударне старіння; спільно аналізувати аномалії, шукати рішення та перевіряти відповідність компонентів специфікаціям системного рівня.

5. Дрібносерійне виробництво

Після завершення плану починається пробне виробництво з контролем якості протягом усього процесу, щоб суворо забезпечити послідовність партій; Зворотній зв'язок від польових установок збирається для оптимізації процесів складання та завершення підготовки до масового виробництва.

6. Широкомасштабне масове виробництво

Автоматизовані виробничі лінії працюють стабільно, створена комплексна система контролю якості, що забезпечує безперебійне постачання; ми проводимо постійні вибіркові перевірки, надаємо технічну підтримку та оптимізуємо витрати.

Контактна інформація

Shenzhen Chengshengxing Technology Co., Ltd.

Електронна пошта:

csx@csxkg.com
тел.:

008613501580825
Whatsapp:

008613501580825
Адреса:

6-й поверх, будівля B, східна зона, індустріальний парк Xingdao, технологічний парк Shangxue, Jihua Road, Bantian Street, Longgang District, Shenzhen

* Будь ласка, зверніть увагу на наші вимоги до стандартних лінійок продуктів як довідкуМінімальна кількість замовлення
Назва продукту	MOQ
Пластикові ящики	1000pcs
Пластикові палетні ящики	1000pcs
Контейнери ротаційного формування	1000pcs

Запитайте пропозицію та безкоштовний зразок

Зверніться до нашої команди, щоб отримати запити, пропозиції або можливості співпраці.

Ми обіцяємо відповісти на ваш запит протягом 24 годин. Ваша інформація зберігатиметься в суворій конфіденційності та використовуватиметься виключно для відповіді на ваш запит - ми цінуємо ваші потреби та конфіденційність.

Часті запитання

Чи живляться датчики вібрації та перемикачі нахилу CSX?

Ні. Механічні датчики вібрації та перемикачі нахилу CSX є суто механічними з практично нульовим енергоспоживанням у стані спокою, що ідеально підходить для продуктів із низьким енергоспоживанням, що живляться від батареї, таких як переносні пристрої, трекери IoT та бездротові пристрої, де кожен мікроампер має значення.

Чи можуть перемикачі нахилу CSX замінити ртутні перемикачі?

так Всенаправлені та однонаправлені перемикачі нахилу CSX широко використовуються як сумісні з RoHS, екологічно чисті замінники ртутних перемикачів для виявлення перекидання, визначення нахилу та захисту від несанкціонованого втручання в приладах і лічильниках.

Що таке вибіркова політика та мінімальна кількість замовлення?

CSX підтримує безкоштовні зразки для інженерної оцінки та пропонує гнучкі MOQ для програм OEM/ODM. Зв’яжіться з нашою командою продажів за номером sales2@csxkg.com, щоб повідомити деталі вашої заявки та цільовий обсяг.

Чи можете ви налаштувати кут спуску, розмір або рейтинг водонепроникності?

так Ми налаштовуємо кут спуску, розмір упаковки, водонепроникність і силу спуску за допомогою власного інструменту, автоматизованого виробництва та повної технічної підтримки від вибору до масового виробництва.

Чи відповідають продукти CSX міжнародним стандартам?

Продукція CSX відповідає RoHS і виробляється відповідно до системи управління якістю ISO9001. Компанія має кваліфікацію національного високотехнологічного підприємства та численні патенти та авторські права на програмне забезпечення.

Останні новини
